Wiadomości wstępne
Europejska Magistrala Instalacyjna EIB (ang. Europen Installation Bus)
Europejska Magistrala Instalacyjna (EIB, ang. European Installation Bus) to standard magistrali komunikacyjnej opracowany w celu zarządzania automatyką budynkową. System opiera się na koncepcji zdecentralizowanej komunikacji między urządzeniami – każde z nich wyposażone jest w procesor i komunikuje się z innymi poprzez wspólną magistralę danych (typowo: skrętka dwużyłowa 29V DC). EIB umożliwia przesyłanie sygnałów sterujących (np. załącz/wyłącz, wartości analogowe) pomiędzy czujnikami (np. przyciskami, termostatami) a aktorami (np. przekaźnikami, siłownikami) bez udziału jednostki centralnej.
System EIB działa na zasadzie komunikacji peer-to-peer, where każde urządzenie jest równorzędne (brak kontrolera głównego), a komunikacja odbywa się w oparciu o adresowanie grupowe. Urządzenia są programowane przy użyciu specjalistycznego oprogramowania (obecnie ETS), a konfiguracja zapisywana jest lokalnie w każdym urządzeniu.

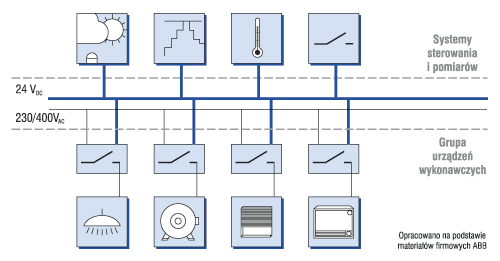

Schemat magistrali EIB
Instalacja tradycyjna vs. EIB
| Cecha | Tradycyjna instalacja | EIB |
|---|---|---|
| Topologia | Centralna lub promieniowa (gwiazda) | Magistralna |
| Sterowanie | Mechaniczne (łączniki, styczniki) | Logiczne – komunikacja po magistrali |
| Elastyczność | Niska – wymaga zmian w instalacji | Wysoka – konfiguracja programowa |
| Komunikacja między urządzeniami | Brak – każde działa osobno | Pełna – wymiana danych pomiędzy urządzeniami |
| Funkcje logiczne | Brak lub realizowane zewnętrznie | Wbudowane w urządzenia |
| Integracja systemów | Trudna lub niemożliwa | Łatwa – systemy w jednej sieci |
| Zużycie energii | Zależne od sposobu wykonania | Zoptymalizowane przez automatykę |
Topologia systemu
Struktura hierarchiczna KNX/EIB
System KNX/EIB charakteryzuje się zdecentralizowaną, ale hierarchiczną strukturą topologiczną. Pozwala to na budowę zarówno małych, jak i bardzo rozległych instalacji automatyki budynkowej. Podstawowe elementy struktury to:
- Linia (Line): Podstawowy segment sieci, do którego bezpośrednio podłączane są urządzenia KNX (czujniki, aktory). Linia zasilana jest przez dedykowany zasilacz KNX. Może zawierać do 64 urządzeń magistralnych. W przypadku potrzeby podłączenia większej liczby urządzeń, linia może być rozszerzona za pomocą regeneratorów liniowych (Line Repeaters) – maksymalnie 3 regeneratory, co pozwala na podłączenie do 255 urządzeń (64 + 3*64, choć w praktyce mniej ze względu na zasilanie i ruch).
- Obszar (Area): Grupuje do 15 linii. Linie w obrębie jednego obszaru komunikują się ze sobą za pomocą łącznika liniowego (Line Coupler - LC). Łącznik liniowy filtruje telegramy, przepuszczając tylko te, które są istotne dla innych linii w obszarze lub dla linii głównej.
- Linia Główna (Main Line): Łączy poszczególne linie w obrębie jednego obszaru. Łącznik liniowy (LC) podłączony do linii głównej pełni rolę łącznika obszarowego.
- Linia Grzbietowa (Backbone Line): Łączy do 15 obszarów. Komunikacja między obszarami odbywa się za pomocą łączników obszarowych (Area Couplers - AC), które są podłączone do linii grzbietowej. Podobnie jak łączniki liniowe, filtrują one telegramy.
Na dole znajdują się linie z urządzeniami. Kilka linii łączy się poprzez łączniki liniowe (LC) tworząc linię główną obszaru. Kilka takich obszarów łączy się poprzez łączniki obszarowe (AC) tworząc linię grzbietową systemu.

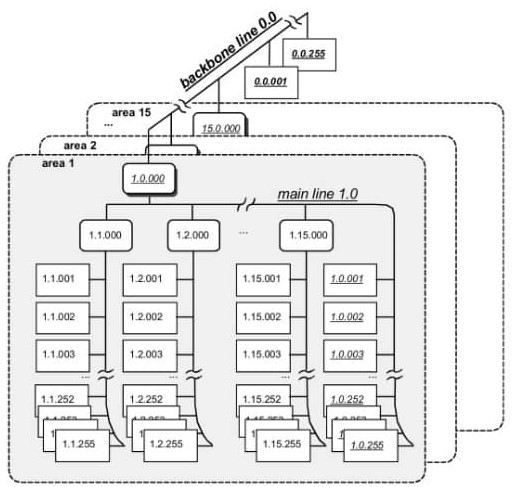

Przykładowy schemat topologii KNX
Łączniki (Couplers)
Łączniki są kluczowymi elementami w budowie większych instalacji KNX. Ich głównym zadaniem jest galwaniczne oddzielenie segmentów sieci oraz filtrowanie telegramów w celu zmniejszenia obciążenia magistrali.
| Typ łącznika | Funkcja | Zastosowanie |
|---|---|---|
| Łącznik Liniowy (Line Coupler - LC) | Łączy linię z linią główną lub dwie linie w ramach tego samego obszaru. Filtruje telegramy, aby zmniejszyć ruch na magistrali. | Standardowe połączenie linii z resztą systemu. |
| Łącznik Obszarowy (Area Coupler - AC) / Backbone Coupler (BC) | Łączy linię główną obszaru z linią grzbietową (Backbone Line). AC i BC to często to samo urządzenie, różniące się konfiguracją. | Łączenie obszarów w większych instalacjach. |
| Regenerator Liniowy (Line Repeater) | Wzmacnia sygnał i pozwala na rozszerzenie linii o dodatkowe segmenty (do 3 segmentów po 64 urządzenia każdy na linię). Nie filtruje telegramów. | Gdy jedna linia wymaga więcej niż 64 urządzeń lub gdy trzeba pokonać większe odległości w ramach linii. |
| Router IP (KNX IP Router) | Łączy segmenty KNX TP (Twisted Pair) z siecią IP (Ethernet). Może pełnić funkcję łącznika liniowego lub obszarowego, transmitując telegramy KNX przez sieć IP. | Integracja z sieciami LAN/WAN, wizualizacje, zdalny dostęp, łączenie odległych instalacji KNX. |
Dlaczego filtrowanie telegramów jest ważne?
W dużych instalacjach KNX generowanych jest wiele telegramów. Gdyby wszystkie telegramy były przesyłane do każdego segmentu sieci, magistrala stałaby się przeciążona, co prowadziłoby do opóźnień lub utraty komunikacji. Łączniki analizują adresy docelowe telegramów i przepuszczają tylko te, które są przeznaczone dla urządzeń w danym segmencie lub muszą być przesłane dalej w hierarchii. To znacznie optymalizuje ruch sieciowy.
Maksymalna liczba urządzeń:
Teoretycznie, system KNX może obsłużyć ponad 60 000 urządzeń (15 obszarów * 15 linii/obszar * 256 urządzeń/linia). W praktyce, projektanci uwzględniają również ograniczenia związane z zasilaniem i natężeniem ruchu na magistrali.
Adresowanie
Rodzaje adresów w systemie KNX/EIB
W systemie KNX/EIB występują dwa fundamentalne rodzaje adresów, które pełnią różne role w funkcjonowaniu instalacji:
- Adres Fizyczny (Individual Address)
- Adres Grupowy (Group Address)
Adres Fizyczny (Individual Address)
Każde urządzenie magistralne w instalacji KNX musi posiadać unikalny Adres Fizyczny. Służy on do identyfikacji urządzenia podczas programowania, konfiguracji oraz diagnostyki.
Struktura Adresu Fizycznego
Adres fizyczny ma strukturę trójpoziomową, odzwierciedlającą topologię sieci: Obszar.Linia.Urządzenie.
- Obszar (Area): 4 bity, wartości od 0 do 15. (Np.
1.x.x) - Linia (Line): 4 bity, wartości od 0 do 15. (Np. x.
1.x) - Urządzenie (Device): 8 bitów, wartości od 0 do 255. (Np. x.x.
12)
Przykład: Adres 1.1.10 oznacza urządzenie nr 10, w linii nr 1, obszaru nr 1.
Uwaga: Adres X.Y.0 jest zarezerwowany dla łącznika linii. Zasilacze z diagnostyką też mają adres fizyczny.
Adres fizyczny nadawany jest przez ETS przez: naciśnięcie przycisku programowania na urządzeniu lub (rzadziej) wpisanie numeru seryjnego.
Struktura adresu fizycznego
Adres Grupowy (Group Address)
Adresy Grupowe łączą obiekty komunikacyjne urządzeń dla funkcji (np. włącz światło).
Gdy czujnik wysyła telegram z adresem grupowym, wszystkie aktory nasłuchujące na ten adres reagują.
Struktura Adresów Grupowych
ETS pozwala na struktury:
- Dwupoziomowa (Main/Sub): np.
1/101(Główna: 0-31, Podgrupa: 0-2047) - Trzypoziomowa (Main/Middle/Sub): np.
1/2/3(Główna: 0-31, Pośrednia: 0-7, Podgrupa: 0-255) - zalecana. - Dowolna (Free): 0-65535 (mniej czytelna).
Wybór zależy od projektu. Trzypoziomowa jest najbardziej elastyczna.
Urządzenie może mieć wiele adresów grupowych; adres grupowy może być używany przez wiele urządzeń.
Porównanie Adresów Fizycznych i Grupowych
| Cecha | Adres Fizyczny | Adres Grupowy |
|---|---|---|
| Cel | Identyfikacja, programowanie, diagnostyka | Komunikacja funkcjonalna |
| Unikalność | Unikalny w instalacji | Współdzielony przez obiekty |
| Kierunek | Źródłowy/Docelowy (bezpośrednia komunikacja) | Głównie Docelowy (funkcje) |
| Struktura | Obszar.Linia.Urządzenie | Główna/Pośrednia/Podgrupa lub Główna/Podgrupa |
Budowa elementu magistralnego
Ogólna struktura urządzenia KNX/EIB
Typowe urządzenie KNX składa się z:
- Jednostki Sprzęgającej z Magistralą (Bus Coupling Unit - BCU)
- Modułu Aplikacyjnego (Application Module - AM)
Mogą być zintegrowane lub oddzielne (BCU jako podstawa).

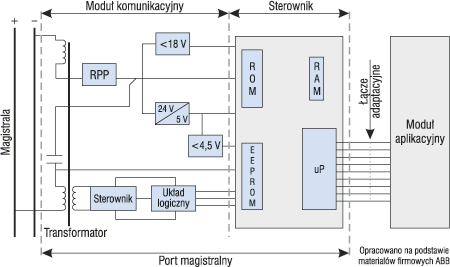

Schemat blokowy urządzenia KNX
Jednostka Sprzęgająca z Magistralą (BCU)
Odpowiada za komunikację, połączenie z magistralą, zasilanie AM.
Kluczowe komponenty BCU:
- Mikrokontroler/Procesor: Wykonuje stack KNX i program aplikacyjny.
- Pamięć Nieulotna: Przechowuje adres fizyczny, program, parametry, adresy grupowe.
- Transceiver KNX: Konwersja sygnałów, separacja galwaniczna.
- Złącze magistralne.
- Przycisk programowania i dioda LED.
- Układ zasilania: Z magistrali (29V DC) do napięć wewnętrznych.
Moduł Aplikacyjny (AM)
Realizuje specyficzną funkcję urządzenia.
Przykłady:
- Czujniki: Klawisze, czujniki temperatury, obecności, jasności, wyświetlacze.
- Aktory: Przekaźniki, ściemniacze, sterowniki rolet, zaworów.
Program Aplikacyjny
Oprogramowanie od producenta (.VD, .KNXPROD), wgrywane przez ETS. Definiuje: funkcje, obiekty komunikacyjne, parametry. Instalator konfiguruje i wgrywa.
Zasilanie urządzeń
Większość zasilana z magistrali KNX (SELV 29V DC). Aktory dużej mocy mogą wymagać dodatkowego zasilania 230V AC dla obwodów wykonawczych, logika nadal z magistrali.
Budowa i sposób przesyłania informacji
Medium Transmisyjne - Skrętka (Twisted Pair - TP1)
Najpopularniejsze: kabel YCYM 2x2x0.8mm lub J-Y(St)Y 2x2x0.8mm (KNX TP1).
- Dwie żyły (czerwona/czarna) dla zasilania (29V DC SELV) i danych.
- Dane modulowane na napięciu zasilającym.
- Prędkość: 9600 bit/s.
- Transmisja symetryczna, odporna na zakłócenia.

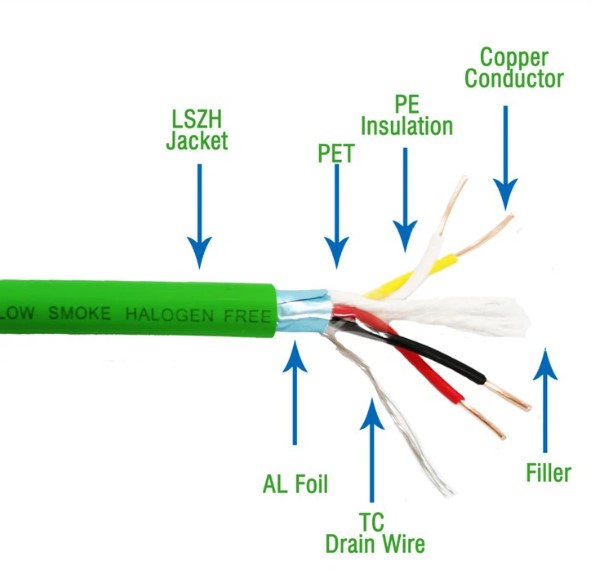

Kabel KNX TP1
Telegram KNX/EIB
Dane przesyłane jako telegramy o określonej strukturze.
Podstawowa struktura telegramu KNX TP1 (uproszczona):
Struktura telegramu KNX
- Pole Kontrolne: 8 bitów (typ ramki, priorytet, powtórzenie).
- Adres Źródłowy: 16 bitów (adres fizyczny nadawcy).
- Adres Docelowy: 16 bitów (fizyczny lub grupowy).
- Pole Informacji o Trasowaniu: 3 bity (Routing Counter, ogranicza zasięg).
- Długość Danych: 4 bity (liczba bajtów danych użytkownika 1-16).
- Dane Użytkownika: 1-16 bajtów (informacja sterująca/statusowa, często z APCI).
- Suma Kontrolna (FCS): 8 bitów (weryfikacja poprawności).
Każdy bajt chroniony bitem parzystości, telegram potwierdzany (ACK/NACK).
Metoda Dostępu do Magistrali: CSMA/CA
Carrier Sense Multiple Access with Collision Avoidance:
- CS: Nasłuchuj przed nadaniem.
- MA: Wiele urządzeń na magistrali.
- CA: Unikanie kolizji (priorytet, bitowa dominacja '0' nad '1').
Unikanie kolizji w praktyce
Urządzenie nadaje i słucha. Jeśli nadało '1' a odczytało '0', przerywa transmisję, ustępując pierwszeństwa.
Potwierdzenia (Acknowledgements)
Telegramy potwierdzane przez odbiorcę lub warstwę łącza.
- ACK: Pozytywne.
- NACK / BUSY: Negatywne (odbiorca zajęty, błąd). Nadawca ponawia próbę.
Wiadomości wstępne dotyczące programu
Wprowadzenie do oprogramowania ETS6, które jest kluczowym narzędziem do pracy z systemem KNX.
Logo ETS6
Program ETS6
ETS6 (Engineering Tool Software 6) od KNX Association służy do projektowania, konfigurowania i programowania instalacji KNX/EIB (oświetlenie, ogrzewanie, rolety itp.).
Najważniejsze cechy ETS6
- Uniwersalność: wspiera wszystkie certyfikowane urządzenia KNX.
- Programowanie urządzeń: adresy grupowe, parametry, ładowanie programu.
- Tworzenie projektów: budowa logicznej struktury instalacji.
- Diagnostyka i analiza: testowanie i monitorowanie.
- Wersje licencyjne: Lite (ograniczona, bezpłatna), Professional (komercyjna).
Zastosowanie w praktyce
ETS6 tworzy projekt sterowania, który jest przesyłany do urządzeń. Kluczowe ogniwo między projektem a realizacją.
Tworzenie projektu
Dowiedz się, jak rozpocząć pracę w ETS6, tworząc nowy projekt, definiując jego podstawowe parametry, takie jak medium transmisyjne i struktura adresów.
Tworzenie projektu w programie ETS6

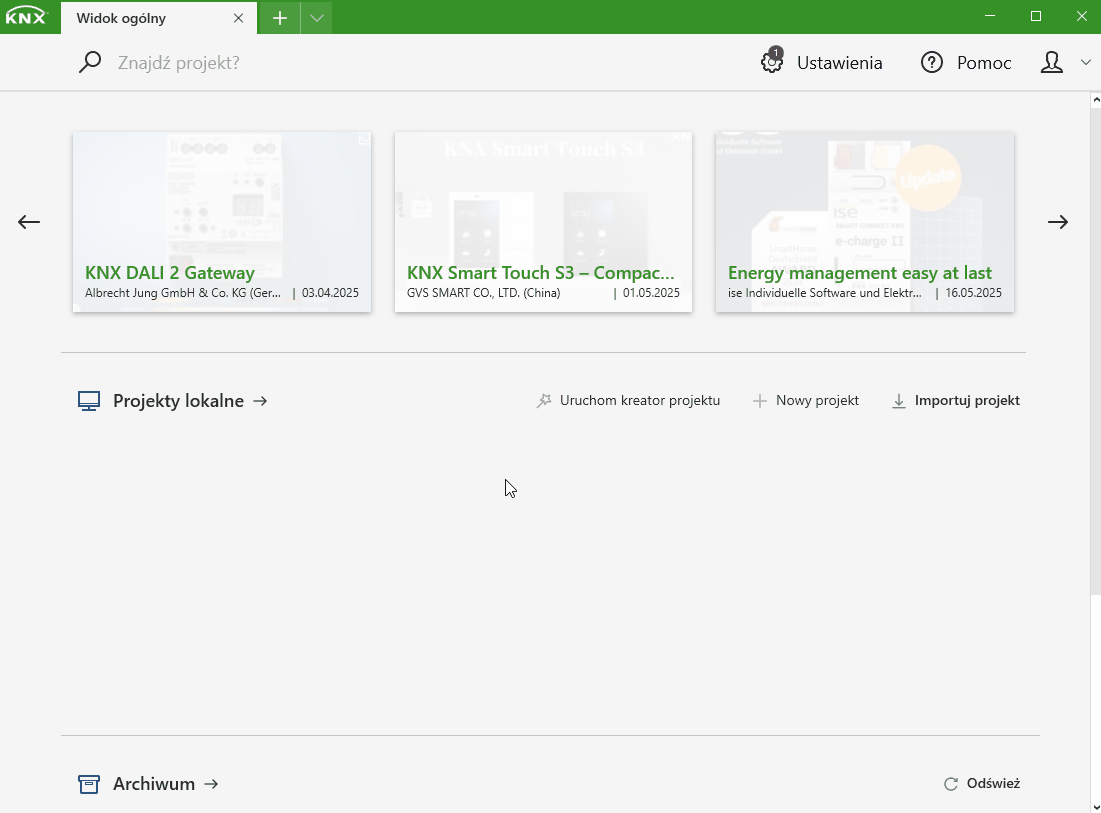

W sekcji Projekty lokalne wybierz Nowy projekt (lub użyj kreatora/importuj).
Wprowadź nazwę i typ, wybierz szkielet i topologię.
Szkielet
Główna magistrala komunikacyjna. Media:
- TP (Twisted Pair) – najczęstsza.
- IP – Ethernet (KNX IP) do łączenia segmentów.
Topologia
Utwórz linię 1.1 tworzy obszar 1 i linię nr 1 (adresy 1.1.x).
Adres fizyczny: A.L.D (Obszar.Linia.Urządzenie).
Struktura drzewa: Obszar (piętro), Linia (pomieszczenia), Urządzenia.
Media komunikacyjne linii:
| Medium | Opis | Zastosowanie |
|---|---|---|
| TP | Magistrala dwuprzewodowa | Domy, biura |
| PL | Przez przewody zasilające | Stare budynki |
| RF | Bezprzewodowe | Trudno dostępne miejsca |
| IP | Sieć Ethernet | Duże instalacje |
Adresy grupowe (logiczne) do komunikacji. Struktury:
1. Dowolna (Free Format)
- Prosty numer (
15). Mniej czytelne.
2. Dwupoziomowa (Two-level)
- Format:
G/M(1/2- "Oświetlenie / Salon").
3. Trzypoziomowa (Three-level)
- Format:
MG/MG/SG(1/2/5- "Oświetlenie / Kuchnia / LED sufit"). Najbardziej przejrzysta.
Tworzenie nowego projektu
Tworzenie struktury budynku
Zobacz, jak w ETS6 zorganizować projekt, odwzorowując fizyczną strukturę budynku (piętra, pomieszczenia), co ułatwia zarządzanie urządzeniami.
Tworzenie struktury budynku w programie ETS6

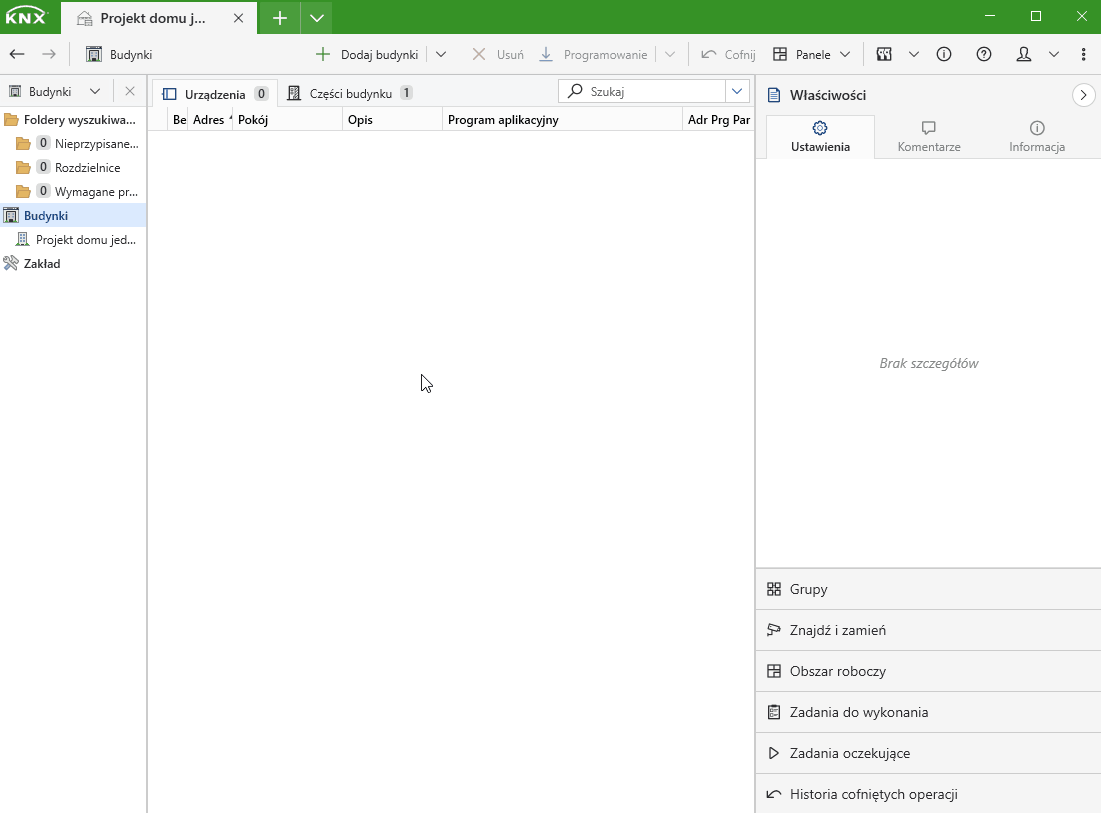

Aby stworzyć strukturę budynku należy za pomocą prawego przycisku myszy wybrać stworzony projekt w sekcji Budynki, a następnie za pomocą zakładki Dodaj hierarchicznie dodać odpowiednie części budynku.
Tworzenie struktury budynku
Dodawanie urządzeń
W tej sekcji nauczysz się dodawać różne typy urządzeń KNX do swojego projektu w ETS6, od zasilaczy po aktory i czujniki.
Dodawanie urządzeń w programie ETS6
Aby dodać nowe urządzenie, należy prawym przyciskiem myszy wybrać docelowe pomieszczenie, a nastepnie za pomocą zakładki Dodaj -> Urządzenia wywołać okno katalogowe, w którym należy wyszukać lub wybrać odpowiednie urządzenie z listy.

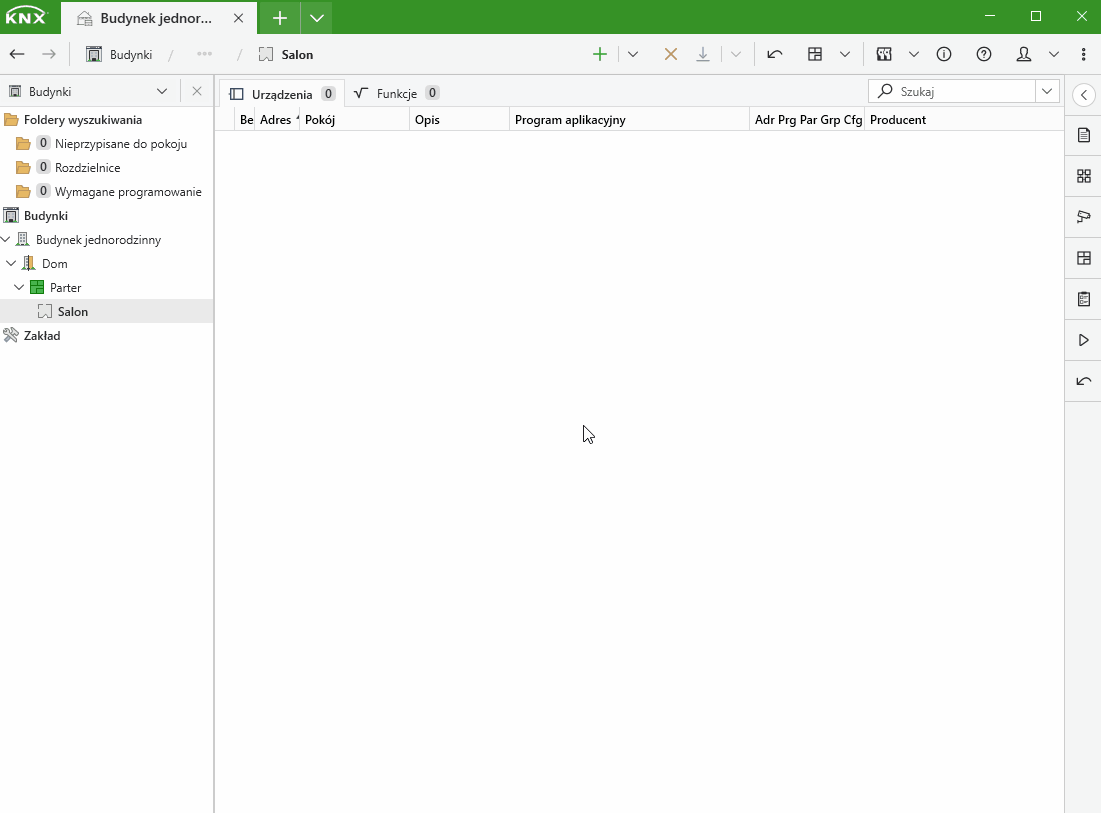

Dodanie zasilacza:
Dodanie przycisków multifunkcyjnych:

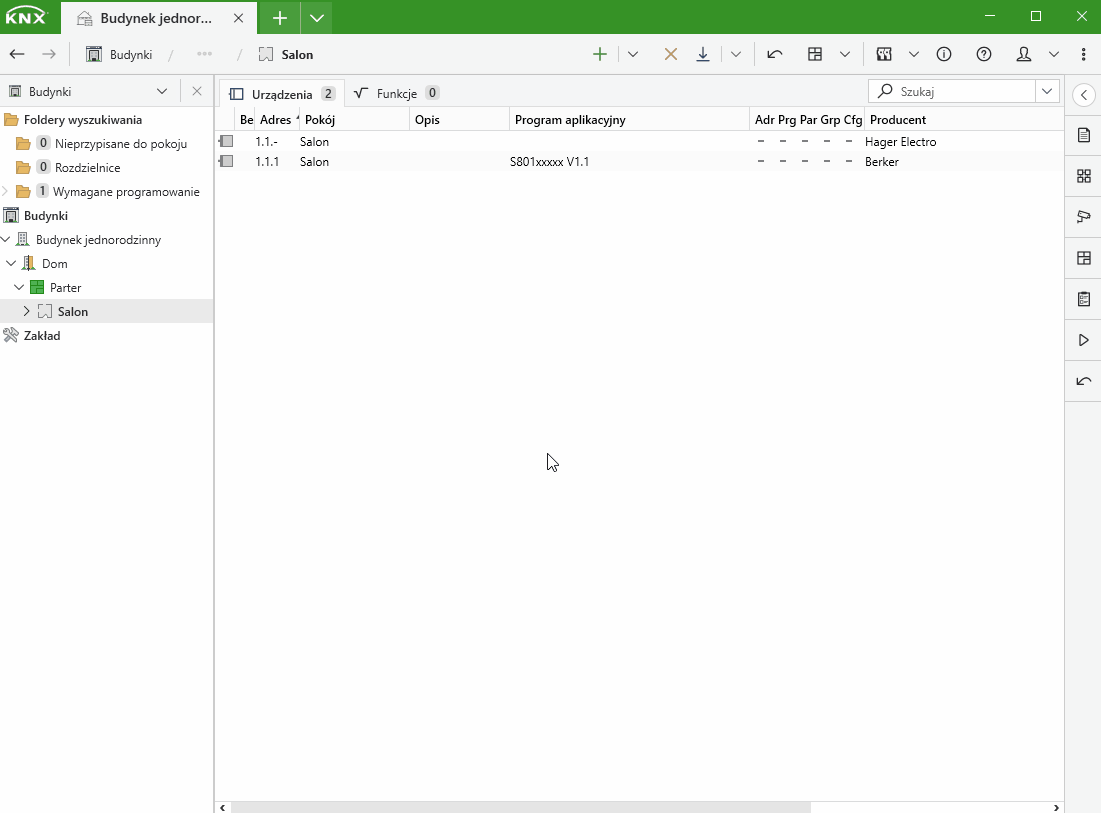

Dodanie aktuatora ściemniającego:

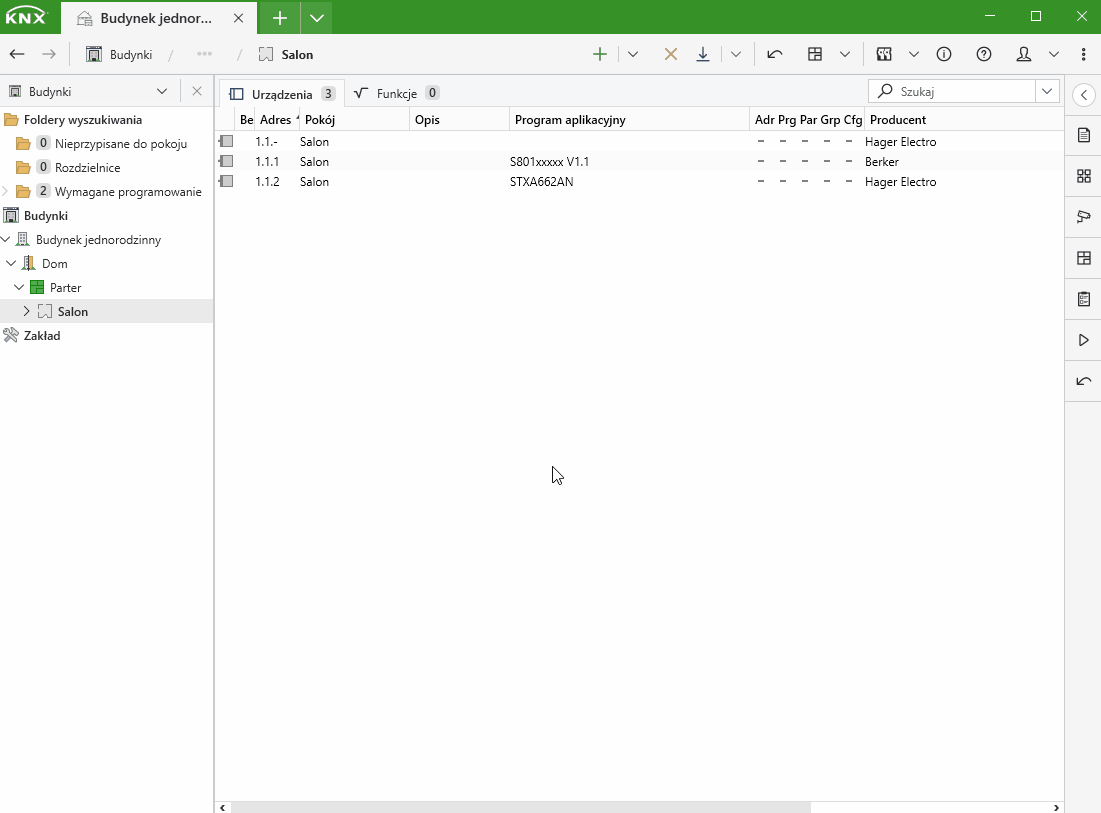

Dodanie aktuatora roletowego:

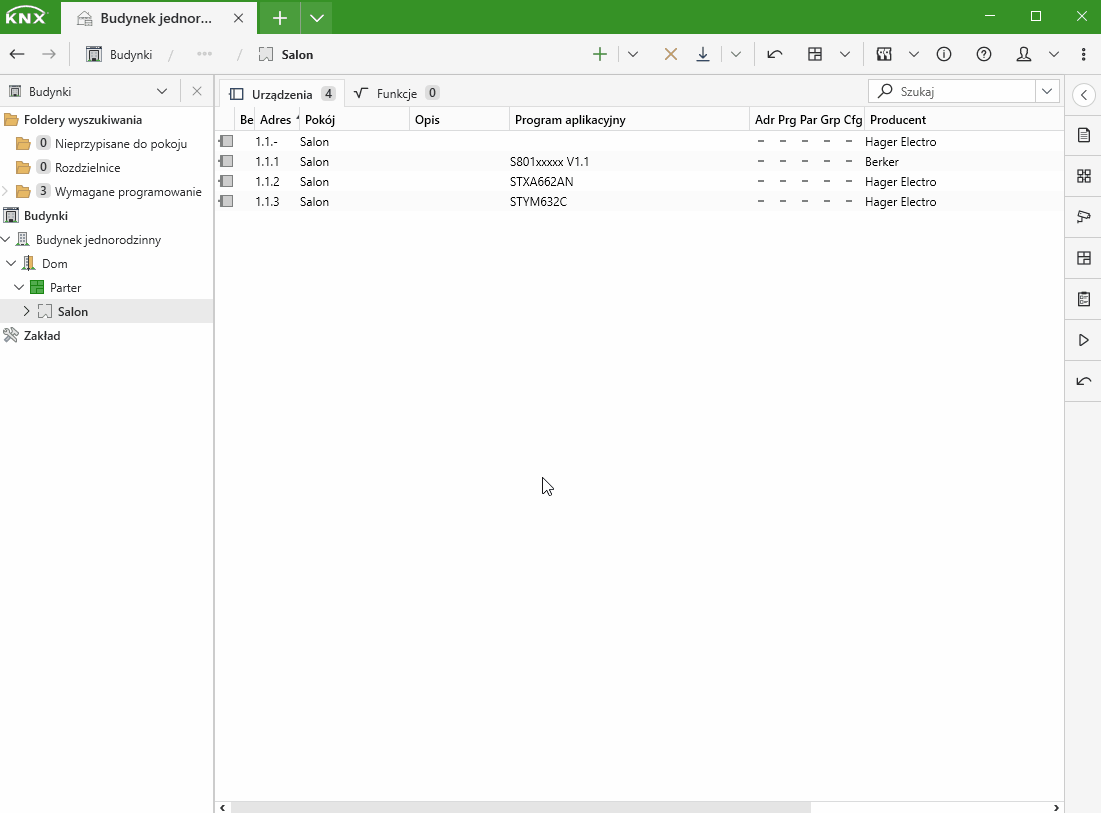

Dodanie aktuatora ogrzewania:
Tworzenie struktury adresów grupowych
Adresy grupowe są fundamentem komunikacji w KNX. W tej sekcji dowiesz się, jak tworzyć ich logiczną i przejrzystą strukturę w ETS6.
Tworzenie struktury adresów grupowych w programie ETS6
Aby dodać grupę główną adresów, należy przejść do zakładki Adresy grupowe, następnie w oknie adresów należy prawym przyciskiem myszy wybrać zakładkę Adresy grupowe i Dodaj grupę główną.
Dodanie grupy pośredniej polega na wybraniu prawym przyciskiem myszy stworzonej grupy głównej, a następnie zaznaczeniem opcji Dodaj grupę pośrednią.
Aby dodać adres grupowy, należy prawym przyciskiem myszy wybrać stworzoną grupę pośrednią, a następnie zaznaczyć opcje Dodaj adres grupowy.

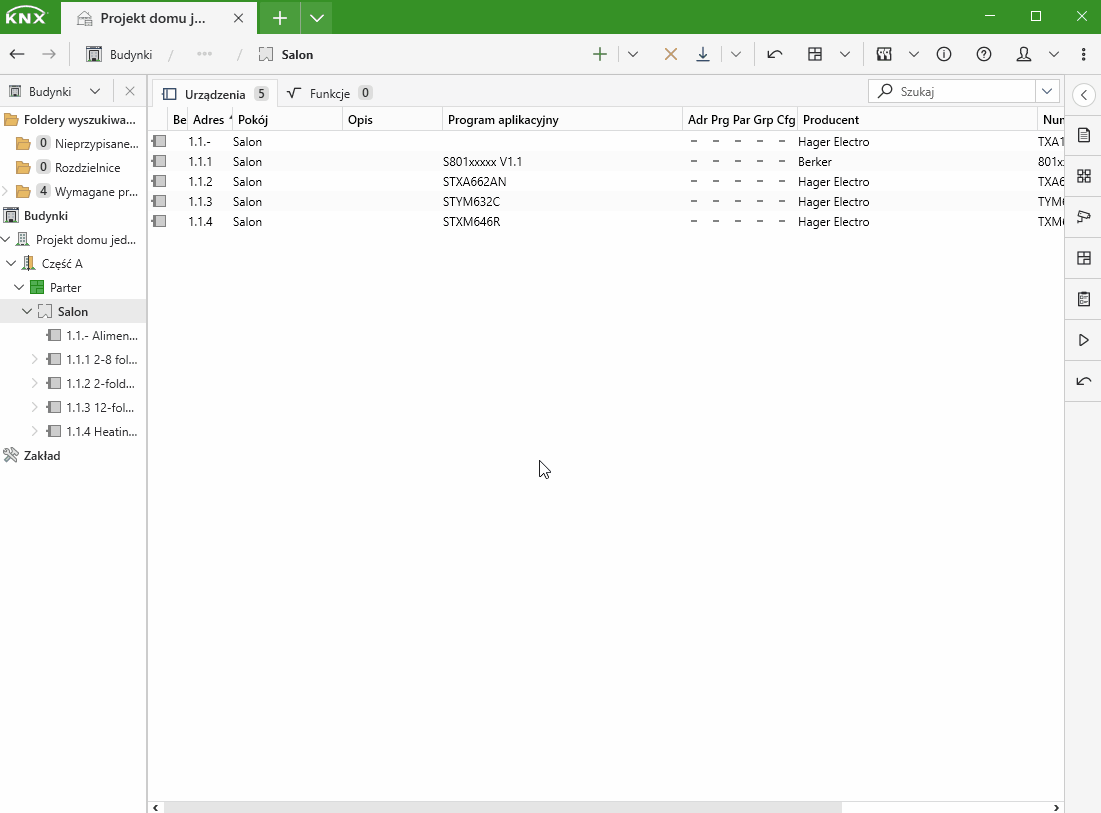

Dodanie grupy głównej:

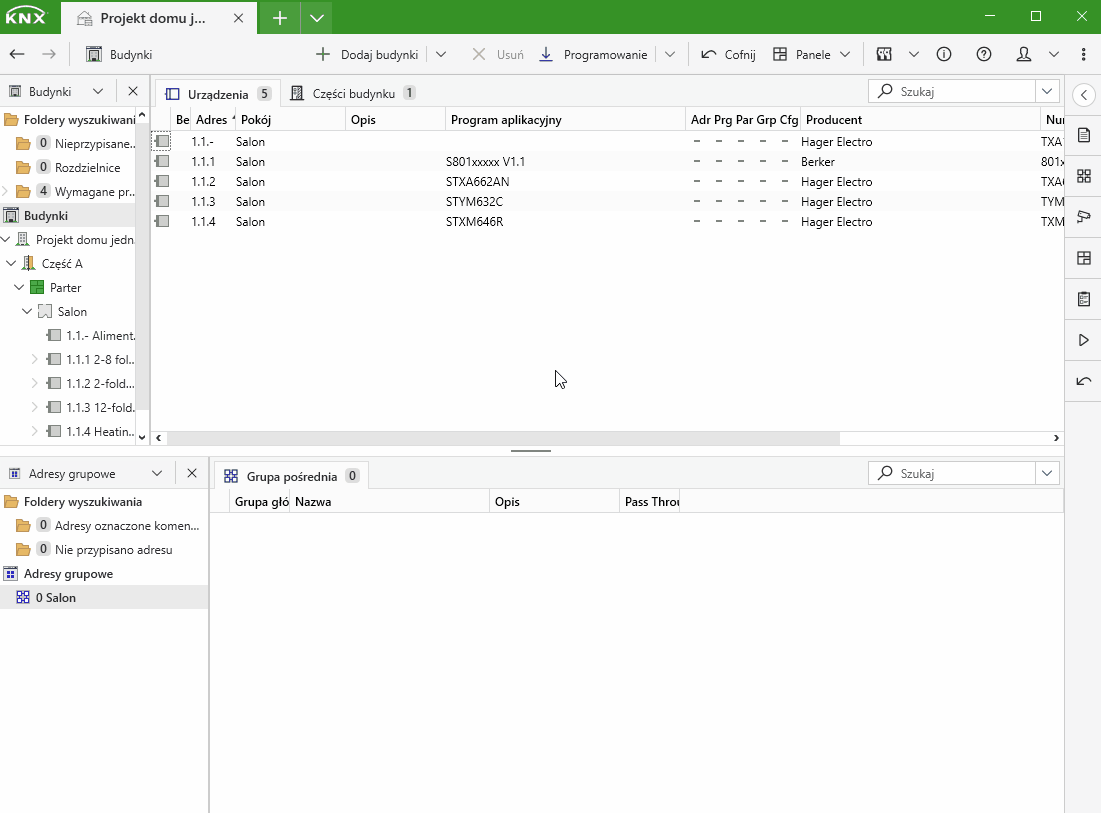

Dodanie grupy pośredniej i adresu grupowego - oświetlenie:
Dodanie grupy pośredniej i adresu grupowego - rolety:

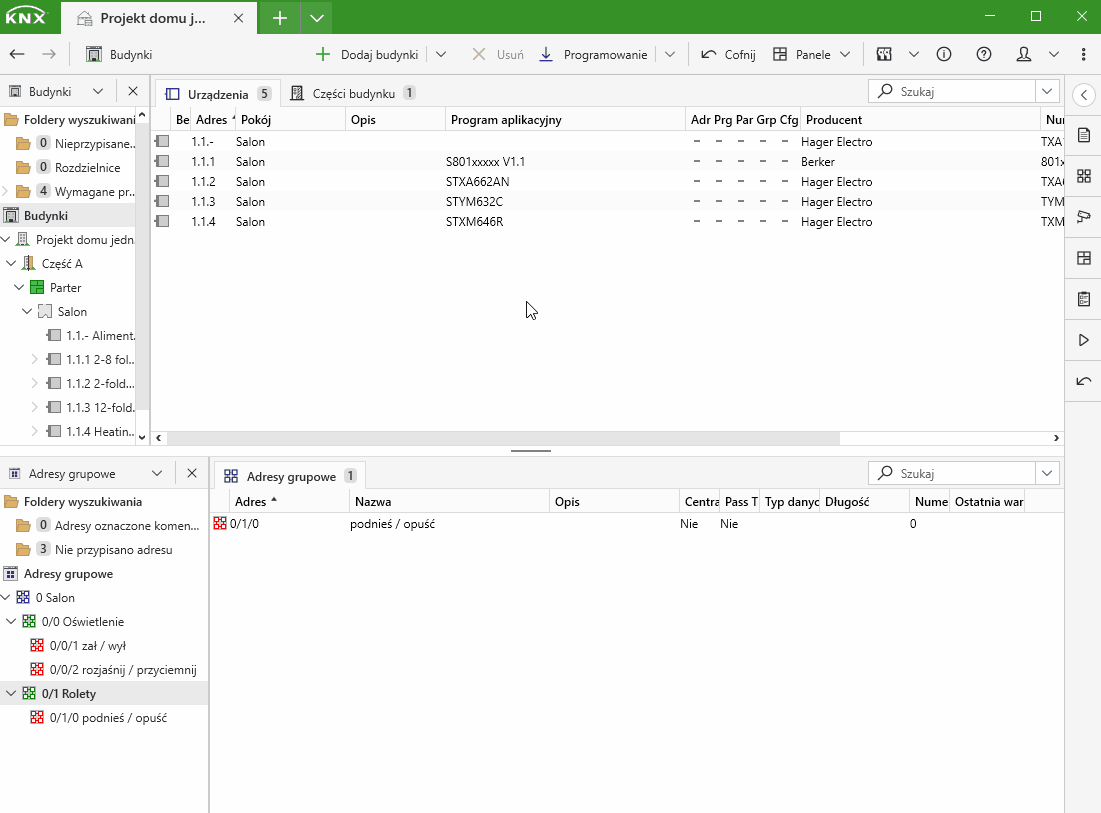

Dodanie grupy pośredniej i adresu grupowego - ogrzewanie:
Parametryzacja funkcji urządzeń
Każde urządzenie KNX posiada parametry, które definiują jego zachowanie. Zobacz, jak konfigurować je w ETS6, aby dostosować funkcjonalność do potrzeb projektu.
Parametryzacja funkcji urządzeń w programie ETS6
Aby skonfigurować parametry dodanych urządzeń, należy wybrać odpowiednie urządzenie z listy, a następnie przejść do zakładki Parametry.

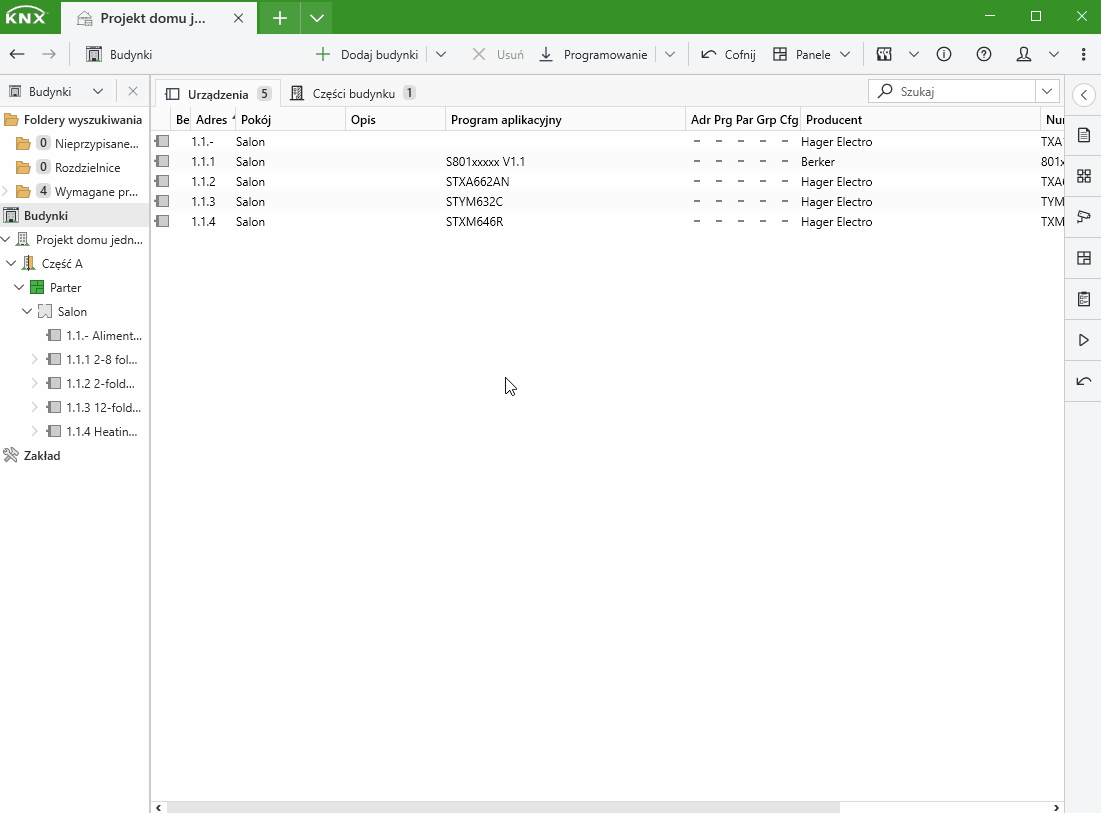

Ustawienie trybu 6 przycisków na panelu:

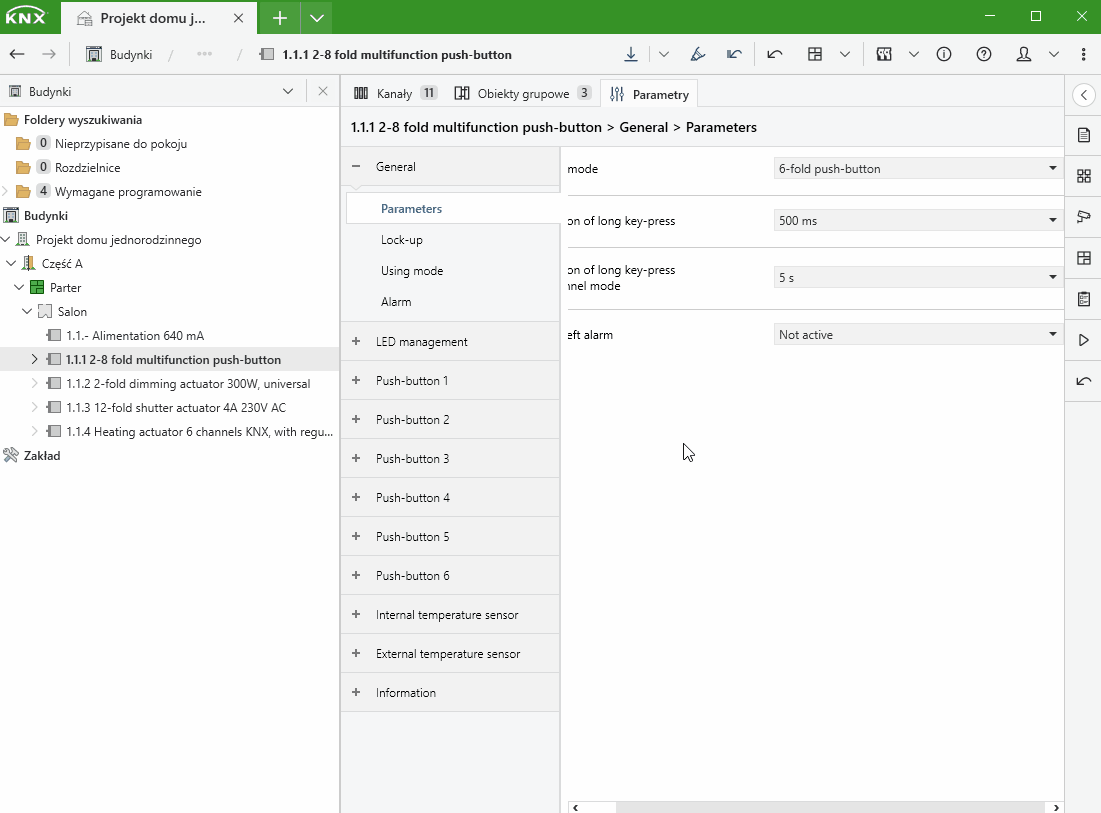

Ustawienie funkcji przycisku 1 jako rozjaśnianie oraz przycisku 2 jako przyciemnianie oświetlenia:

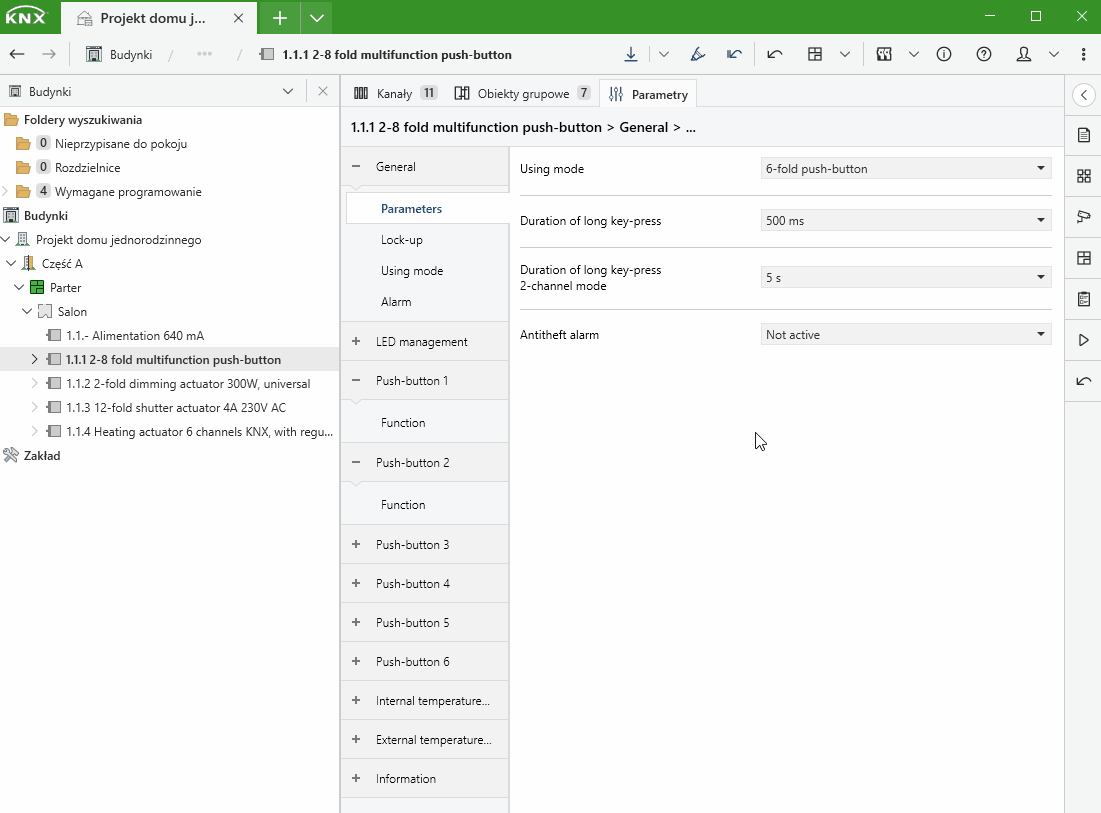

Ustawienie funkcji przycisku 3 jako podniesienie rolet oraz przycisku 4 jako funkcji ich opuszczenia:

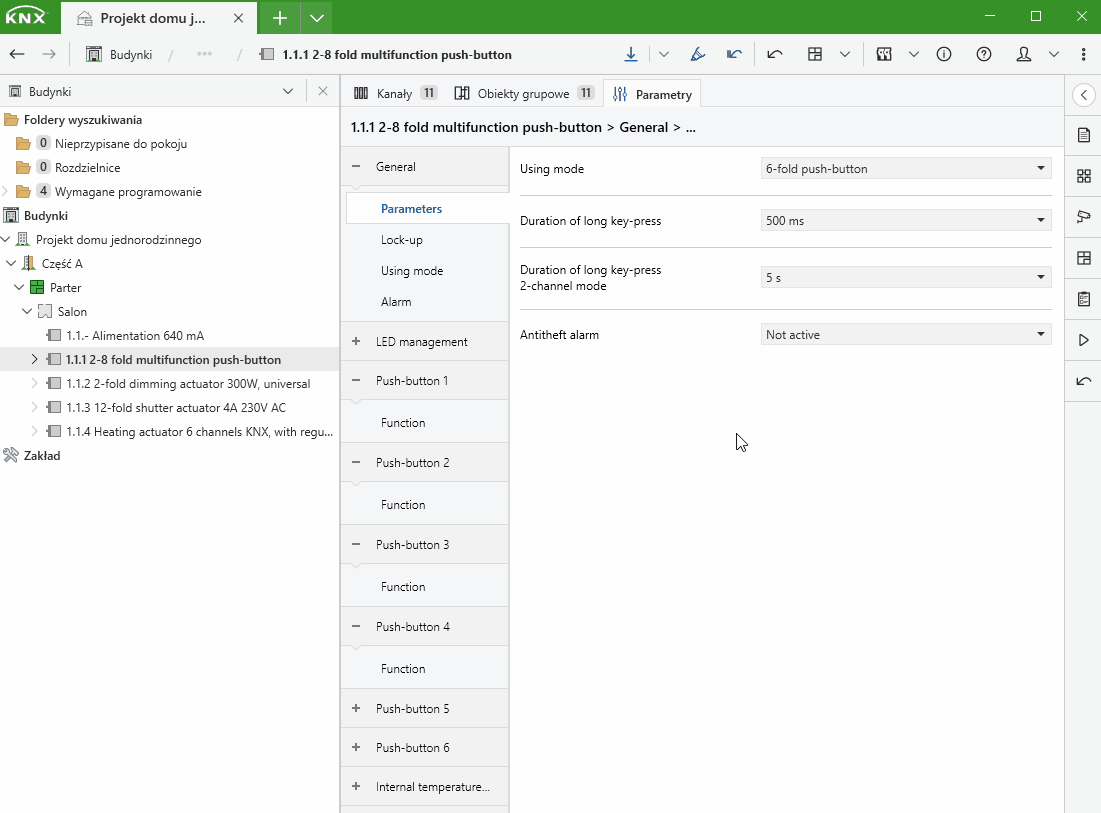

Ustawienie funkcji przycisku 5 jako załączanie termostatu oraz przycisku 6 jako jego wyłączanie:
Łączenie obiektów z grupami adresowymi
Kluczowym etapem konfiguracji jest powiązanie obiektów komunikacyjnych urządzeń z odpowiednimi adresami grupowymi, co umożliwia im wzajemną komunikację.
Łączenie obiektów z grupami adresowymi w programie ETS6
Aby powiązać obiekty komunikacyjne urządzeń z odpowiednimi adresami grupowymi, należy wybrać z listy urządzenie do skonfigurowania, a następnie przejść do zakładki Obiekty grupowe. Wybrane z listy obiekty należy przeciągnąć lewym przyciskiem myszy do okna Powiązania wybranego adresu grupowego.

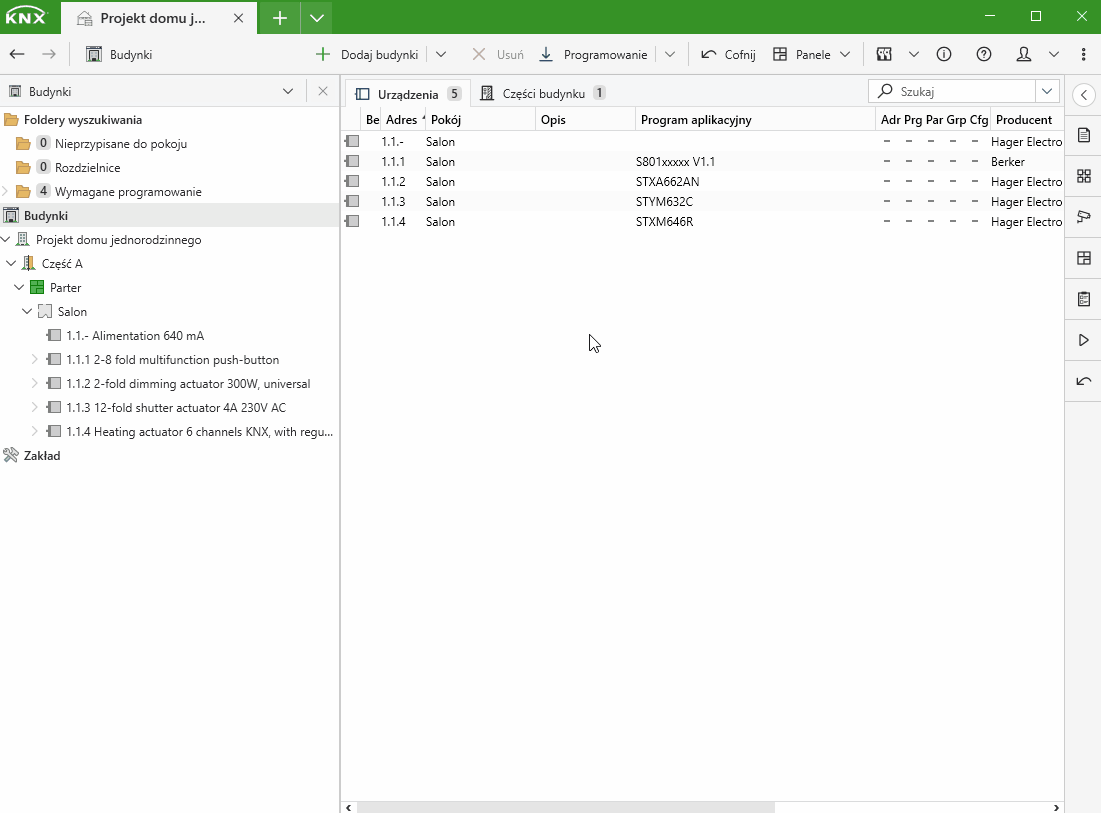

Łączenie obiektów oświetlenia (zał/wył) z grupami adresowymi:

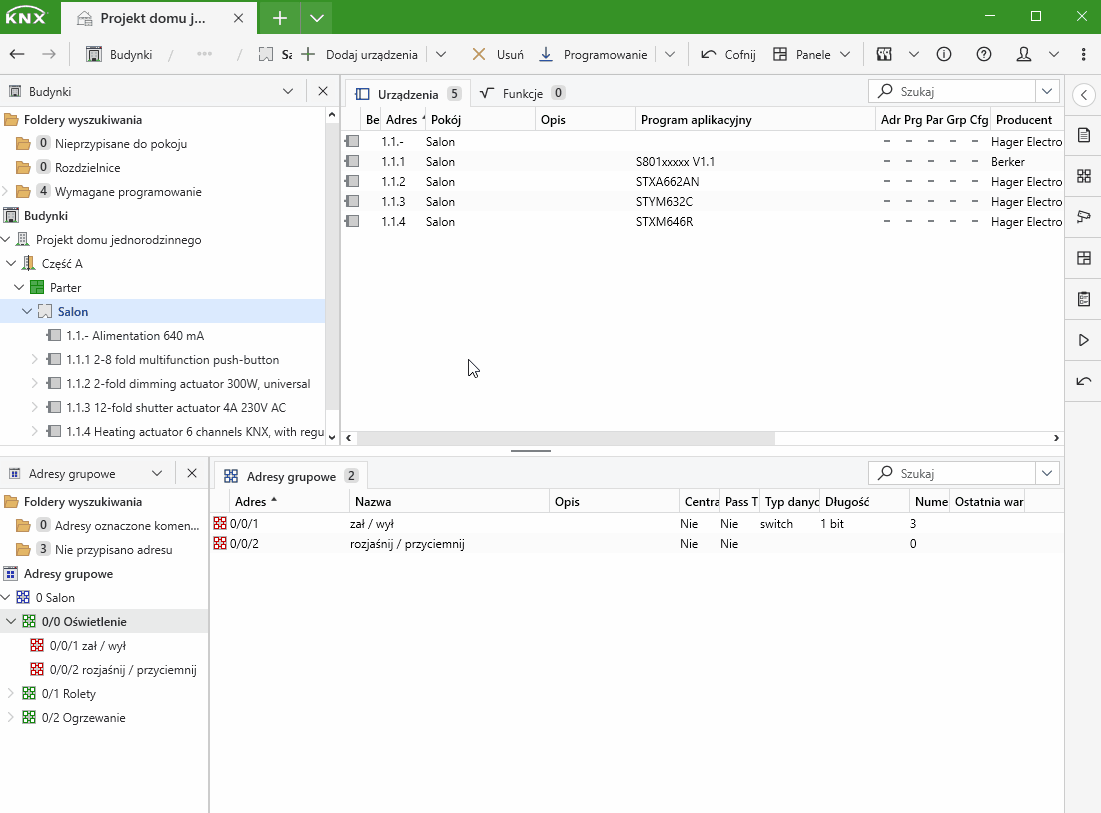

Łączenie obiektów oświetlenia (rozjaśnij/przyciemnij) z grupami adresowymi:

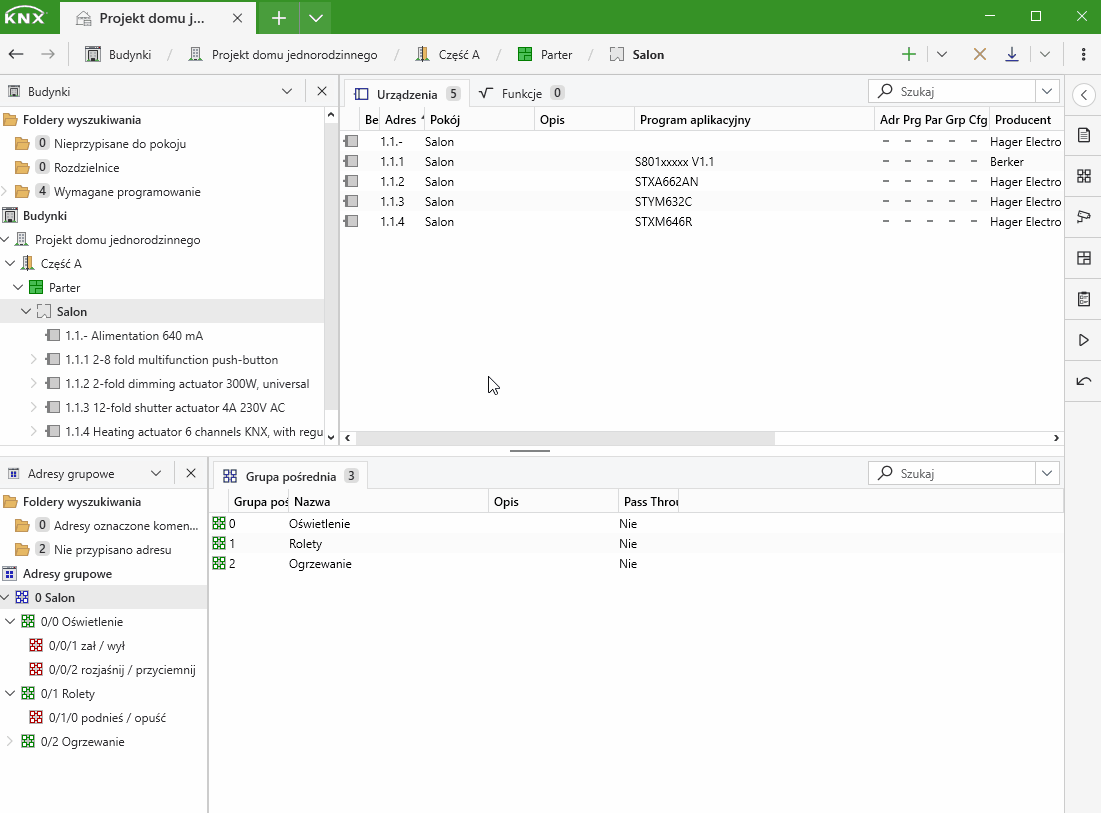

Łączenie obiektów obsługi rolet (podnieś/opuść) z grupami adresowymi:

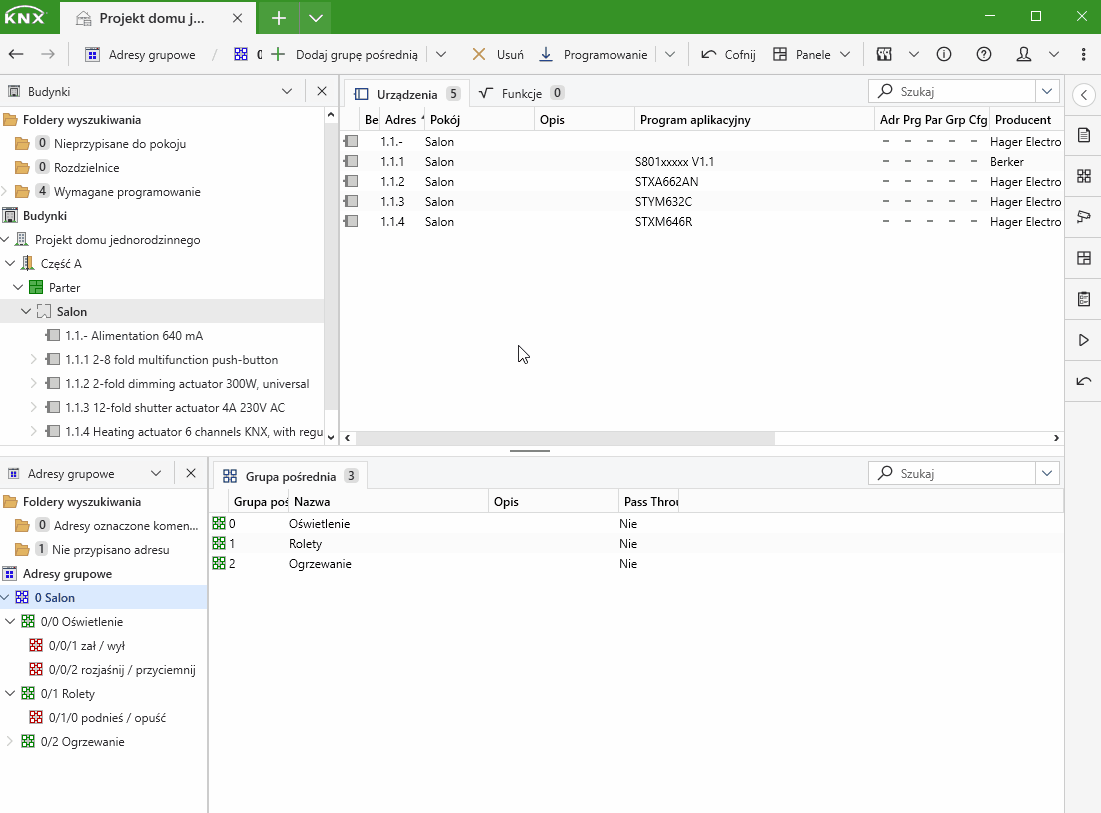

Łączenie obiektów obsługi termostatu (zał/wył) z grupami adresowymi:
